亚洲桃色AV无码,五月丁香六月综合缴情在线,高清不卡一区二区在线

等離子體表面淬火設備

時間：2020-05-09 12:04:07 來源：金創立科技瀏覽次數：

主要特點：
1、加熱速度極快：加熱速度大于103℃/s；
2、最高加熱溫度高：比常規熱處理相變轉變溫度高，但低于材料的熔化溫度；
3、保溫時間極短：保溫時間為毫秒級，晶粒細小，無時間長大粗化；
4、冷卻速度極快：冷卻速度均大于103℃/s；
5、處理后的組織比常規熱處理更細、更致密，工件基本不變形，可為最后加工工序。
6、淬火效率高，硬度能提高到基材的1-4倍，耐磨性能提高到基材的1-4倍，被淬火后工件表面平整、變形小。
7、工作性能穩定、可調、易操作，工作環境清潔無污染、對人體無傷害，設備占地面積小。
等離子體表面淬火設備主要工藝參數
由于該設備能運用的場合和處理的材料甚廣（常見的淬火材料見附錄）而且淬火后的結果與被處理的材料成分息息相關，因此我公司能根據用戶需求設計生產出不同工藝參數的設備。在此，提供一個參數范圍供參考。

項目名稱	詳情	備注
淬火類型	直流非轉移弧類型	可做成轉移弧類型
工作氣體	Ar/N2/其它種類	可根據實際情況調整氣體類型
輸出功率	1KW—20KW	可根據需求選定發生器
掃描速度	0.1m/min—10m/min	可根據需求調整速率
回轉工件內徑	d≥Φ70mm	內徑過小時無法處理內表面
回轉工件外徑	D≥Φ10mm	外徑過小時工件無法被夾持
平板材料厚度	無要求
加工工件長度	無要求	可根據處理對象設計專用夾具
適用材料	中高碳鋼、合金鋼、鑄鐵等金屬材料
硬化層深度	0.1mm—1.5mm	可根據需求控制淬火深度
硬化層硬度	300HV-850HV	可根據需求控制硬度

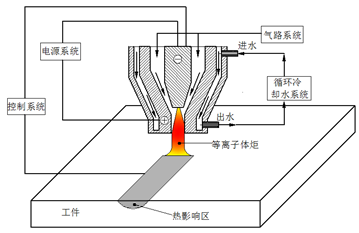

等離子體表面淬火原理圖

日日夜夜操操操操_少妇乳大丰满在线播放_av免费观看不卡_www.久久久久久久久久_生活片特级_女同国产精品一区二区

成套設備產品

等離子體表面淬火設備
